全金屬雙向壓蝶閥的型號及特性分析
發布時間：2022-12-08 點擊次數：1594次
全金屬雙向壓蝶閥是采用全金屬鍛造而成的，該閥結構合理，密封嚴密可靠、流阻小、壓差低、驅動靈活省力，使用壽命倍增。閥板采用雙平板桁架式多流道結構，在流速較高時，各流道水流能夠互相制衡，避免閥板出現顫抖現象，確保閥門的穩固性。蝶閥具有特殊的幾何結構設計，使閥板具有越關越緊的功能，當打開閥門時，只要閥軸稍微旋轉，閥板即全部脫離閥座，減少了摩擦力，使開啟力矩呈現理想狀態，密封嚴實可靠，經久耐用，廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截?cái)嘟橘|(zhì)流動。

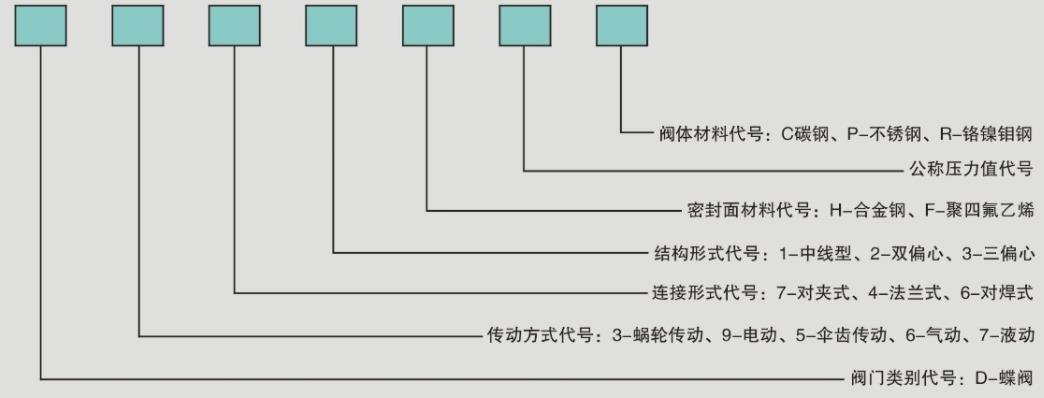

蝶閥產品型號表示：
注：1、在類別前加“D”低溫（≤-40℃）、“B”保溫、“S”伸縮蝶閥、“TL”脫硫蝶閥；
2、手柄的手動傳動，二單元無需代號；
3、五單元的閥座材料與閥體相同（即無需堆焊其它金屬）時，用W表示；
4、對于公稱壓力小于或等于1.6MPa的灰口鑄鐵閥門和公稱壓力大于或等于2.5MPa的碳素鋼閥門，七單元可以省略不標。
示例：D973F-16C表示三偏心對夾式電動四氟密封蝶閥，公稱壓力1.6MPa,碳鋼閥體，密封面嵌聚四氟乙烯。
示例：BD343H-25表示三偏心法蘭式蝸輪傳動金屬硬密封保溫蝶閥，公稱壓力2.5MP,碳鋼閥體，密封面堆焊合金鋼（一般為D507鉬）。
示例：D43Y-10P表示三偏心法蘭式手柄傳動金屬硬密封蝶閥，公稱壓力1.0MP,不銹鋼閥體，密封面堆焊硬質合金。
了解蝶閥的型號表示后，再來看下全金屬雙向壓蝶閥主要的特點：
1、 使用壽命長
閥座、密封圈由金屬材料制成，且做表面硬化處理，就算啟閉頻繁，閥門仍能保持較高的密封性能，杜絕了多層次密封結構不耐沖刷等弊端，提高了閥門的使用壽命；
2、扭矩密封
閥門能保持雙向密封性能，閥門密封不依靠介質力，由驅動裝置提供的扭矩實現密封，閥門在高、低壓下均能可靠密封。密封性能檢測結果符合標準規定；
3、本質防火設計
全金屬密封副結構，使閥門具有本質防火特性，且測試結果符合規定；
4、閥座/密封圈可現場更換
可更換式閥座/密封圈設計，便于閥門現場維護保養；
5、與驅動裝置相連接的支架符合標準要求，可與各種電動、氣動、液動、手動等驅動裝置相連接；
6、填料密封的高性能
采用組合式填料密封系統，可選用動載密封結構，使填料持久密封，延長填料免維護周期；
